Mặc dù sống trong một thế giới đầy những thiết bị điện tử, thiết bị điện tử vẫn giữ một bức màn bí ẩn. Các cơ chế hoạt động của các dự án điện tử có vẻ rất trừu tượng, vì không có gì có thể được nhìn thấy làm việc để làm cho các tiện ích hoạt động. Không có bánh răng di chuyển, trục và những thứ tương tự, không có gì là trực quan xảy ra trên bảng mạch in. Bạn không thể thấy dòng chảy, chỉ có kết quả từ nó. Như vậy, chiếm lĩnh các thiết bị điện tử như một sở thích dường như là một kỳ công khó khăn đối với nhiều nhà sản xuất dự án điện tử. Xây dựng một cái gì đó mà không có sự hiểu biết đầy đủ về lý thuyết đằng sau nó dường như không thể tưởng tượng được.
Nhưng trong thực tế, có thể xây dựng các dự án với ít hiểu biết về lý thuyết đằng sau nó. Mặc dù kiến thức về lý thuyết điện tử sẽ tự chứng minh là hữu ích hơn, nhưng nó không phải là một phần thiết yếu của việc xây dựng các dự án đơn giản nhưng hữu ích. Một cách tốt để bắt đầu là trước tiên làm quen với các thành phần được sử dụng trên bảng mạch và các chức năng của chúng.
Bảng mạch in - Một thành phố không bao giờ ngủ
Không phải cái nhìn từ trên cao về New York này có làm bạn nhớ đến Bảng mạch in không? Tương tự như cách các thành phố hoạt động, các thành phần trên PCB phối hợp với nhau để tạo thành một hệ thống hoàn chỉnh để cung cấp năng lượng cho các thiết bị của chúng tôi. Một khi bạn nghĩ dọc theo những dòng này, khái niệm có rất nhiều thành phần khác nhau trên PCB sẽ không còn là một ý tưởng quá xa lạ. Để giúp bạn bắt đầu, chúng tôi sẽ giới thiệu 15 linh kiện điện tử thường được sử dụng gắn trên Bảng mạch in!
1. Điện trở
Điện trở trục và mã màu điện trở đầy màu sắc của họ Điện trở là một trong những thành phần được sử dụng phổ biến nhất trong PCB và có lẽ là đơn giản nhất để hiểu. Chức năng của chúng là chống lại dòng điện bằng cách tiêu tán năng lượng điện dưới dạng nhiệt. Chúng có vô số loại khác nhau được làm từ một loạt các vật liệu khác nhau nhưng điện trở cổ điển quen thuộc nhất với người có sở thích là điện trở kiểu 'trục' với dây dẫn ở cả hai đầu dài và thân được khắc bằng vòng màu. Những chiếc nhẫn này là một mã chỉ ra giá trị kháng của chúng. Nếu bạn không chắc chắn về cách làm như vậy, hãy xem bài viết của chúng tôi về giải mã mã màu điện trở !
2. Tụ điện
Tụ điện xuyên tâm gắn trên PCB Tụ điện là thành phần phổ biến tiếp theo bạn sẽ tìm thấy trên PCB và thường chỉ vượt trội hơn so với điện trở. Chức năng của tụ điện là tạm thời giữ điện tích và giải phóng nó bất cứ khi nào cần thêm năng lượng ở nơi khác trong mạch. Thông thường, nó thực hiện điều này bằng cách thu thập các điện tích trái dấu trên hai lớp dẫn điện được phân tách bằng vật liệu cách điện hoặc điện môi. Tụ điện thường được phân loại theo dây dẫn hoặc vật liệu điện môi, tạo ra nhiều loại với các đặc tính khác nhau từ tụ điện điện dung cao, tụ điện polymer khác nhau đến tụ điện đĩa gốm ổn định hơn. Một số có vẻ ngoài tương tự như điện trở dọc trục, nhưng tụ điện cổ điển là kiểu xuyên tâm với hai dây dẫn nhô ra từ cùng một đầu.
3. cuộn cảm
Các loại cuộn cảm khác nhau (nguồn: eeweb)
Cuộn cảm là cái cuối cùng trong họ các thành phần thụ động tuyến tính, cùng với điện trở và tụ điện. Giống như tụ điện, chúng cũng lưu trữ năng lượng nhưng thay vì lưu trữ năng lượng tĩnh điện, cuộn cảm lưu trữ năng lượng dưới dạng từ trường tạo ra khi dòng điện chạy qua chúng. Cuộn cảm đơn giản nhất là một cuộn dây. Số vòng dây càng lớn, từ trường càng lớn và do đó độ tự cảm. Bạn có thể thấy chúng được quấn quanh một lõi từ có nhiều hình dạng khác nhau. Điều này phục vụ để khuếch đại từ trường đáng kể và do đó, năng lượng được lưu trữ. Cuộn cảm thường được sử dụng để lọc hoặc chặn một số tín hiệu nhất định, ví dụ, chặn nhiễu trong thiết bị vô tuyến hoặc được sử dụng cùng với tụ điện để điều khiển tín hiệu AC trong nguồn cung cấp điện ở chế độ chuyển đổi.
4. Máy đo điện thế
Một chiết áp xoay và tuyến tính Grove Potentiometer là một dạng của điện trở thay đổi. Chúng thường có sẵn trong các loại quay và tuyến tính. Bằng cách xoay núm của chiết áp xoay, điện trở được thay đổi khi tiếp điểm trượt được di chuyển qua điện trở bán nguyệt. Một ví dụ kinh điển của chiết áp xoay là bộ điều khiển âm lượng trên radio trong đó chiết áp xoay điều khiển lượng dòng tới bộ khuếch đại. Chiết áp tuyến tính là như nhau, ngoại trừ điện trở được thay đổi bằng cách di chuyển tiếp điểm trượt trên điện trở tuyến tính. Chúng là tuyệt vời khi tinh chỉnh được yêu cầu trong lĩnh vực này.
5. Máy biến thế

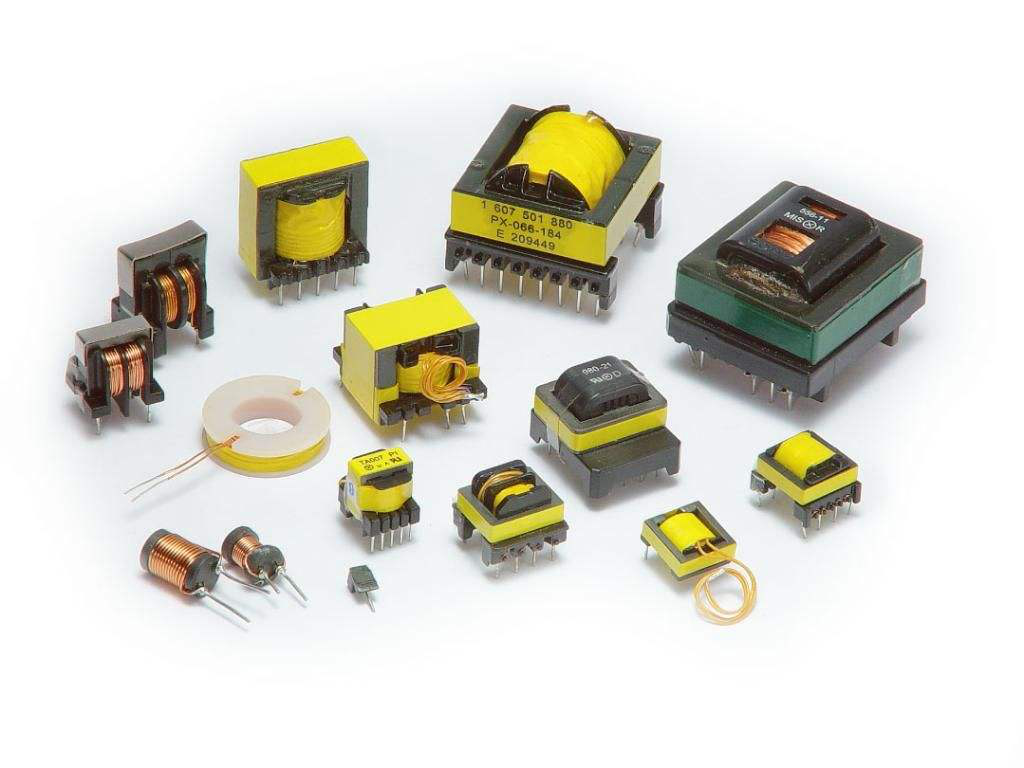

Các loại máy biến áp khác nhau Chức năng của máy biến áp là truyền năng lượng điện từ mạch này sang mạch khác, với sự tăng hoặc giảm điện áp. Bạn có thể nói điện áp đang được 'biến đổi'. Tương tự như cuộn cảm, chúng bao gồm một lõi sắt mềm có ít nhất hai cuộn dây quấn quanh nó - cuộn sơ cấp, cho mạch đầu tiên hoặc mạch nguồn và cuộn thứ cấp cho mạch nơi truyền năng lượng. Bạn có thể đã thấy các máy biến áp công nghiệp lớn trên các cột điện báo; những bước này làm giảm điện áp từ các đường dây trên không, thường là vài trăm nghìn volt, đến vài trăm volt thường được sử dụng cho hộ gia đình.
6. Điốt

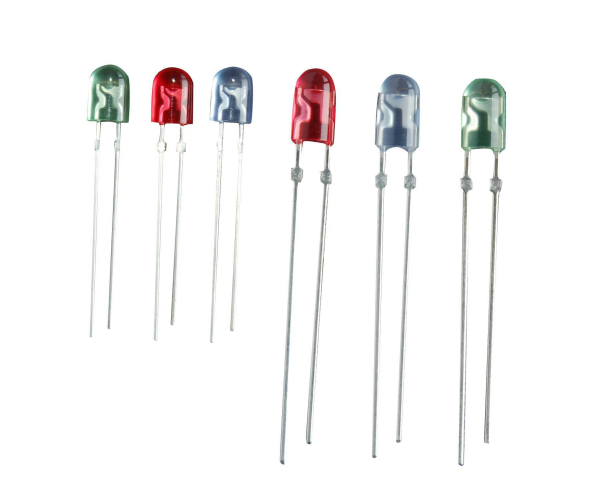

Dây dẫn dài hơn biểu thị cực dương trên thiết bị LED xuyên lỗ Giống như đường một chiều, diode là một thiết bị cho phép dòng điện chỉ chạy theo một hướng, từ cực dương (+) đến cực âm (-). Nó thực hiện điều này bằng cách có điện trở bằng 0 theo một hướng và điện trở cao thông qua hướng khác. Tính năng này có thể được sử dụng để chặn dòng điện chạy sai hướng, có thể gây ra thiệt hại. Diode phổ biến nhất với người có sở thích là diode phát sáng hoặc đèn LED. Như phần đầu của tên cho thấy, chúng được sử dụng để phát ra ánh sáng, nhưng bất cứ ai đã thử hàn đều biết, đó là một diode, vì vậy điều quan trọng là phải điều chỉnh hướng chính xác, nếu không, đèn LED sẽ không sáng .
7. Bóng bán dẫn
Các bóng bán dẫn Bipolar Junction (BJT) được đóng gói riêng Transitor được coi là khối xây dựng cơ bản của thiết bị điện tử hiện đại. Một số tỷ có thể được tìm thấy trong một chip IC. Nhưng bóng bán dẫn chỉ đơn giản là bộ khuếch đại và công tắc điện tử. Chúng có nhiều loại, với bóng bán dẫn lưỡng cực là loại phổ biến nhất. Chúng có thể được phân loại thành các phiên bản NPN và PNP. Các bóng bán dẫn lưỡng cực có 3 chân - cơ sở, bộ thu và bộ phát. Đối với loại NPN, khi một dòng điện (thường là dòng điện nhỏ) chạy từ cơ sở đến bộ phát, thì nó sẽ bật một mạch khác làm cho dòng điện (thường lớn hơn nhiều) chảy từ bộ thu đến bộ phát. Trong một bóng bán dẫn PNP, các hướng được đảo ngược. Một loại bóng bán dẫn khác, được gọi là bóng bán dẫn hiệu ứng trường, hoặc FET, sử dụng một điện trường để kích hoạt mạch khác.
8. Bộ chỉnh lưu điều khiển bằng silicon (SCR)
Còn được gọi là thyristor, Bộ điều chỉnh Silicon điều khiển (SCR) tương tự như bóng bán dẫn và điốt - trên thực tế, chúng thực chất là hai bóng bán dẫn làm việc cùng nhau. Chúng cũng có ba dây dẫn nhưng bao gồm bốn lớp silicon thay vì ba và chỉ có chức năng như công tắc, không phải bộ khuếch đại. Một sự khác biệt quan trọng khác là chỉ cần một xung duy nhất để kích hoạt công tắc, trong khi dòng điện phải được áp dụng liên tục trong trường hợp một bóng bán dẫn duy nhất. Chúng phù hợp hơn để chuyển đổi lượng điện năng lớn hơn.
9. Mạch tích hợp
IC, hoặc các mạch tích hợp chính xác là như vậy, chúng là các mạch và các thành phần đã được thu nhỏ lại trên các tấm vật liệu bán dẫn. Số lượng linh kiện tuyệt đối có thể vừa với một con chip là thứ đã tạo ra các máy tính đầu tiên và giờ là máy tính mạnh mẽ từ điện thoại thông minh đến siêu máy tính. Chúng thường là bộ não của một mạch rộng hơn. Mạch thường được bọc trong vỏ nhựa màu đen, có thể có đủ hình dạng và kích cỡ và có các tiếp điểm có thể nhìn thấy, cho dù chúng là dây dẫn kéo ra khỏi thân máy, hoặc miếng đệm tiếp xúc trực tiếp dưới như chip BGA chẳng hạn.
10. Dao động tinh thể
Bộ tạo dao động tinh thể cung cấp đồng hồ trong nhiều mạch đòi hỏi các yếu tố thời gian chính xác và ổn định. Họ tạo ra tín hiệu điện tử định kỳ bằng cách vật lý làm cho vật liệu áp điện, tinh thể, dao động, do đó có tên. Mỗi bộ dao động tinh thể được thiết kế để rung ở một tần số cụ thể và ổn định hơn, kinh tế hơn và có một yếu tố hình thức nhỏ so với các phương pháp thời gian khác. Vì lý do này, chúng thường được sử dụng làm bộ định thời chính xác cho vi điều khiển hoặc phổ biến hơn, trong đồng hồ đeo tay thạch anh.
11. Công tắc và rơle
Công tắc xoay Grove và rơle Grove Một thành phần cơ bản và dễ bị bỏ qua, công tắc chỉ đơn giản là một nút nguồn để điều khiển dòng điện trong mạch, bằng cách chuyển đổi giữa một mạch mở hoặc mạch kín. Chúng thay đổi khá nhiều về ngoại hình, từ thanh trượt, xoay, nút ấn, cần gạt, chuyển đổi, công tắc phím và danh sách tiếp tục. Tương tự, rơle là một công tắc điện từ được vận hành thông qua một cuộn điện từ, nó trở thành giống như một loại nam châm tạm thời khi dòng điện chạy qua nó. Chúng hoạt động như các công tắc và cũng có thể khuếch đại dòng điện nhỏ thành dòng điện lớn hơn.
12. Cảm biến

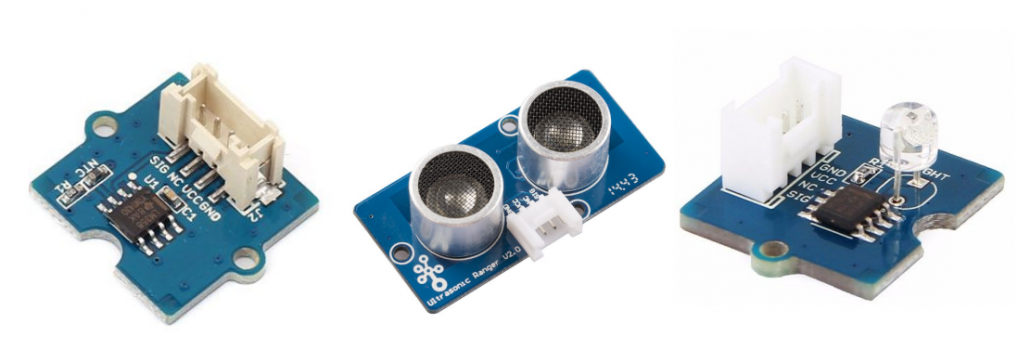

Nhiệt độ , khoảng cách siêu âm và các mô-đun cảm biến ánh sáng từ Hệ thống Seeed Grove Cảm biến là thiết bị có chức năng phát hiện các thay đổi trong điều kiện môi trường và tạo tín hiệu điện tương ứng với thay đổi đó, được gửi đến các thành phần điện tử khác trong mạch. Các cảm biến chuyển đổi năng lượng từ một hiện tượng vật lý thành năng lượng điện, và do đó chúng có hiệu lực, các bộ chuyển đổi (chuyển đổi năng lượng ở dạng này sang dạng khác). Chúng có thể là bất cứ thứ gì, từ một loại điện trở trong máy dò nhiệt độ điện trở (RTD), cho đến đèn LED phát hiện các tín hiệu trong tín hiệu, chẳng hạn như trong điều khiển tivi. Một loạt các cảm biến tồn tại cho các kích thích môi trường khác nhau, ví dụ như độ ẩm, ánh sáng, chất lượng không khí, cảm ứng, âm thanh, độ ẩm và cảm biến chuyển động.
