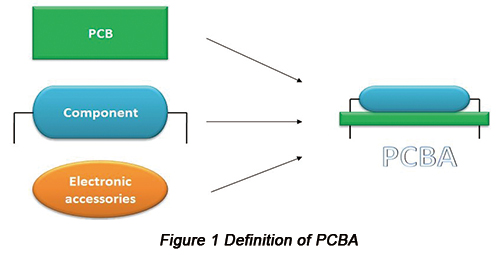

PCBA, viết tắt của lắp ráp bảng mạch in, đề cập đến sự kết hợp của PCB, linh kiện và phụ kiện điện tử. Nói một cách đơn giản, PCBA thực sự là PCB với các thành phần được lắp ráp. Bài viết này cung cấp một giới thiệu toàn diện về PCBA từ đó mọi người sẽ học được nhiều điều.

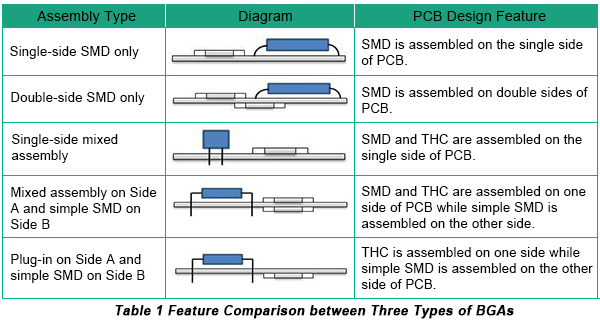

Các kiểu lắp ráp chính của PCBA được thể hiện trong Bảng 1 bên dưới.
Cho đến nay, chỉ có một mặt SM và SM hai mặt chủ yếu được áp dụng cho bảng điện và bảng nối đa năng trong khi các loại lắp ráp khác được áp dụng cho các thiết bị phức tạp như máy tính, DVD, điện thoại di động, v.v.
Thủ tục SMT
Quy trình SMT thuộc về một loại máy hàn thủ công trong đó chất hàn được phân phối trước cho miếng PCB được nung chảy qua lò phản xạ để kết nối cơ và điện được thực hiện giữa các điểm hàn hoặc chân của SMD và pad PCB. Nó phù hợp cho việc hàn của tất cả các loại SMD. Các bước chính của SMT bao gồm in thiếc dán, lắp linh kiện và hàn nóng chảy lại.
• Trạm in dán hàn
Trạm này chủ yếu bao gồm máy hàn dán, mô hình và máy in dán hàn . Dán hàn được in lần đầu tiên trên vị trí tương ứng của PCB từ mô hình dán hàn chuyên nghiệp thông qua máy in dán hàn. Sau đó hàn linh kiện điện tử được hoàn thành thông qua lắp linh kiện và hàn lại.

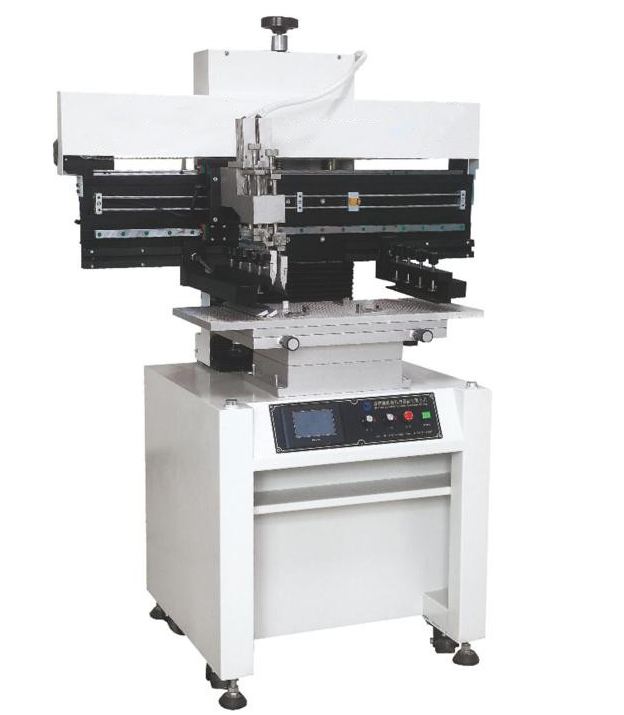

Máy in hàn bán tự động NeoDen YS350
• Trạm lắp ráp linh kiện
Trạm này chủ yếu bao gồm các SM, bộ nạp và bộ đếm. Các SMD được gắn trên vị trí nhất định của PCB thông qua bộ nạp thành phần và chương trình phần mềm gắn chuyên nghiệp và được hàn thông qua chỉnh lại dòng. Gắn kết được phân loại thành máy đo tốc độ cao và máy phát hiện chung. Cái trước được áp dụng cho chip tinh thể và các thành phần nhỏ gắn trong khi cái sau cho IC, lắp linh kiện không đều và lớn.

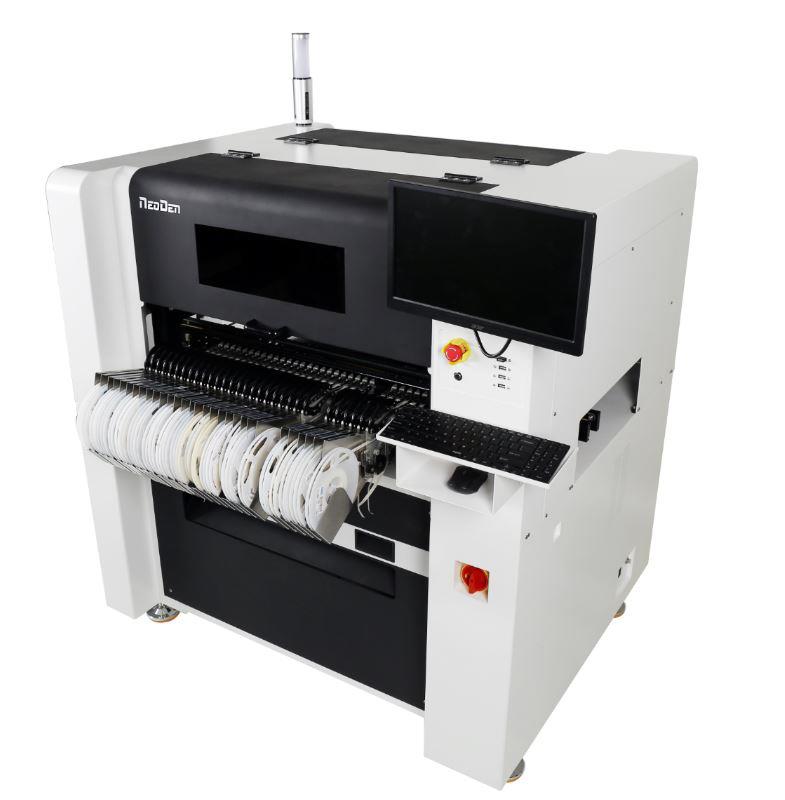

NeoDen7 Chọn và đặt máy
• Trạm hàn Reflow
Trạm này chủ yếu bao gồm lò phản chiếu. Việc hàn các SMD là tạo ra PCB với các thành phần được gắn trên chúng vượt qua lò phản xạ với các thông số hàn được thiết lập để thực hiện hàn các thành phần. Lò Reflow chủ yếu bao gồm sưởi hồng ngoại và sưởi ấm bằng gió nóng.

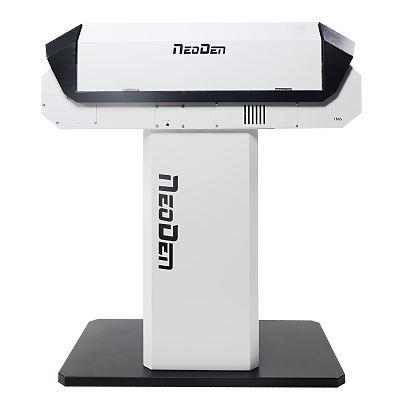

Lò nướng NeoDen IN6
Thủ tục hàn sóng
Trong quá trình tạo sóng, hàn nóng chảy được chuyển thành sóng hàn cần thiết thông qua va chạm cơ học hoặc va chạm điện từ có dòng chảy phản lực. Sau đó, PCB với các thành phần được lắp ráp phải đi qua sóng hàn để hàn cơ và điện giữa các điểm hàn thành phần hoặc miếng PCB.
Các bước chính của hàn sóng bao gồm đúc thành phần, cắm hoặc lắp thành phần, hàn và làm mát thông qua sóng hàn. Nó có nghĩa là các thành phần đúc được cắm trên PCB dựa trên yêu cầu. Sau đó PCB được nạp với các thành phần được đẩy vào hệ thống hàn sóng bằng thiết bị truyền dẫn. Thông lượng hàn tiếp theo được phun và PCB sẽ chịu nhiệt trước trong khu vực gia nhiệt trước. Bước cuối cùng đi kèm với hàn sóng và làm mát.

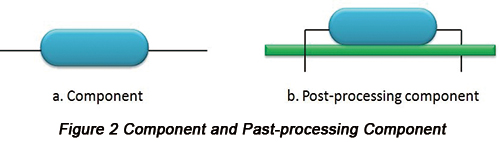

• Các thành phần đúc và các thành phần bổ trợ
Công việc chính của trạm này là ra mắt một số thành phần để làm cho chúng đáp ứng các yêu cầu về lắp, cắm và hàn sóng.

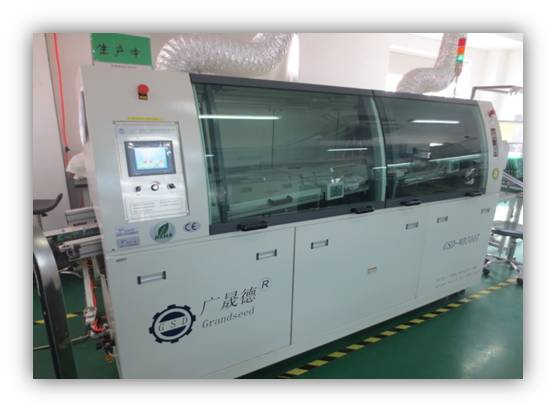

• Hàn sóng
Công việc chính của hàn sóng là cắm các bộ phận đúc vào những nơi cần thiết theo một số yêu cầu. Sau đó PCB được nạp với các thành phần vào hệ thống hàn sóng bằng thiết bị truyền dẫn. Thông lượng hàn được phun đầu tiên và PCB chịu nhiệt trước trong khu vực gia nhiệt trước. Tiếp đến là hàn sóng với làm mát là bước cuối cùng.
