Cong vênh PCB thực chất là hiện tượng cong vênh của bảng mạch, ám chỉ bảng mạch phẳng ban đầu, được đặt trên mặt bàn ở cả hai đầu hoặc ở giữa hơi cong vênh hướng lên trên, hiện tượng này được gọi là cong vênh PCB công nghiệp.
Công thức cong vênh bảng mạch sẽ được đặt trên mặt bàn, 4 góc của bảng mạch nằm trên mặt đất, đo chiều cao tâm vòm, được tính như sau: cong vênh=chiều cao vòm / cạnh dài PCB chiều dài * 100%.
Tiêu chuẩn ngành cong vênh bảng mạch: Theo IPC{0}} (phiên bản 1996) của Hoa Kỳ "thông số kỹ thuật về hiệu suất và nhận dạng bảng mạch in cứng nhắc", việc sản xuất bảng mạch cho phép độ cong vênh và biến dạng tối đa của {{9} }.75% đến 1,5% giữa công suất xử lý của mỗi nhà máy là không giống nhau đối với các yêu cầu kiểm soát cong vênh PCB cũng có một số khác biệt. Đối với độ dày bảng 1,6 của bảng mạch nhiều lớp hai mặt thông thường, hầu hết các nhà sản xuất bảng mạch đều kiểm soát độ cong vênh của PCB giữa 0.{{10}}.75%, nhiều bảng SMT, BGA, các yêu cầu của trong phạm vi 0,5%, một số khả năng xử lý của nhà máy sản xuất bảng mạch có thể mạnh hơn tiêu chuẩn cong vênh PCB đến 0,3%.
Trong quá trình sản xuất làm thế nào để tránh hiện tượng cong vênh bo mạch?
① Giữa các lớp sắp xếp bán khô phải đối xứng, tỷ lệ bảng mạch sáu lớp, lớp 1-2 và 5-6 giữa độ dày và số lượng tấm của tấm bán khô phải giống nhau .
② Bảng lõi PCB nhiều lớp có tấm bảo dưỡng nên sử dụng sản phẩm của cùng một nhà cung cấp.
③ Mặt A và mặt B bên ngoài của khu vực đồ họa đường nét phải càng gần nhau càng tốt, khi mặt A của bề mặt đồng lớn, mặt B chỉ có một vài đường nét thì tình trạng này trong quá trình khắc sẽ rất dễ xuất hiện sau khi xảy ra hiện tượng cong vênh.
Làm thế nào để ngăn chặn hiện tượng cong vênh bảng mạch?
1. Thiết kế kỹ thuật: việc sắp xếp tấm bán kín giữa các lớp phải tương ứng.
ván lõi nhiều lớp và tấm bán cứng nên sử dụng cùng sản phẩm của nhà cung cấp; khu vực đồ họa bề mặt C / S bên ngoài càng gần càng tốt, bạn có thể sử dụng lưới độc lập;
2. Dưới vật liệu trước khi nướng: thông thường 150 độ 6-10 giờ, để loại bỏ hơi nước trong bảng, đồng thời làm cho nhựa đóng rắn hoàn toàn, để loại bỏ ứng suất của bảng.
mở nguyên liệu trước khi nướng, dù là lớp bên trong hay cần hai mặt!
3. Tấm ván xếp chồng nhiều lớp nên chú ý đến tấm ván trước tấm bảo dưỡng theo hướng vĩ độ và kinh độ:
vĩ độ và kinh độ so với tỷ lệ co lại không giống nhau, tấm vật liệu đã được xử lý một nửa trước khi xếp chồng lên nhau chú ý làm rõ hướng của vĩ độ và kinh độ.
tấm lõi cũng cần chú ý đến hướng vĩ độ và kinh độ của vật liệu.
hướng chung của bảng chữa tấm cuộn theo hướng hướng của hướng hướng của hướng của hướng của hướng của hướng của hướng của hướng của hướng của hướng của hướng của hướng tấm đồng dài.
10 lớp tấm đồng dày 4OZ!
4. Tấm áp lực giảm căng thẳng dày nhiều lớp sau khi ép lạnh, cắt tỉa các gờ.
5. Nướng tấm trước khi khoan: 150 độ trong 4 giờ.
6. Tấm mỏng tốt nhất không nên dùng sau bàn chải mài cơ học, nên sử dụng chất tẩy rửa bằng hóa chất; mạ bằng một vật cố định đặc biệt để ngăn tấm ván bị uốn cong.
7. Xịt thiếc vuông lên tấm đá cẩm thạch hoặc thép phẳng sau khi làm mát tự nhiên đến nhiệt độ phòng hoặc giường nổi không khí sau khi làm mát và làm sạch.
Hồ sơ công ty

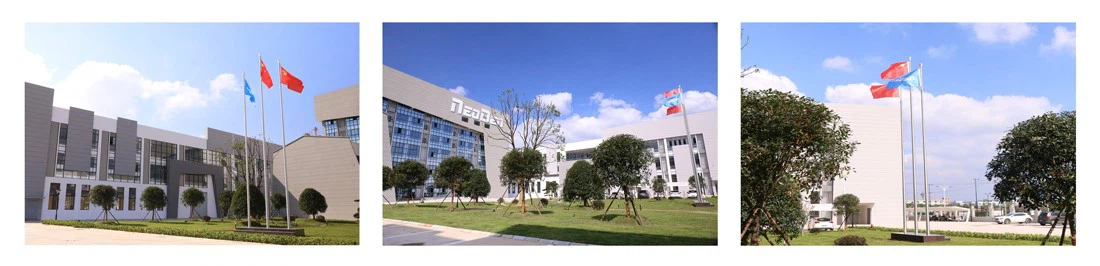

Chiết Giang NeoDen Technology Co., Ltd. đã sản xuất và xuất khẩu nhiều loại máy gắp và đặt nhỏ khác nhau kể từ năm 2010. Tận dụng đội ngũ R&D giàu kinh nghiệm của chúng tôi, sản xuất được đào tạo bài bản, NeoDen giành được danh tiếng lớn từ khách hàng trên toàn thế giới.
