Màn hình ma trận điểm LED là một loại màn hình hiển thị với đèn LED dưới dạng pixel, bao gồm mảng lõi LED có độ sáng cao, nhựa epoxy và khuôn nhựa. Với đặc điểm của sản xuất đơn giản và cài đặt thuận tiện, nó được sử dụng rộng rãi trong tất cả các loại dịp công cộng, chẳng hạn như phát thanh viên trạm tự động, màn hình quảng cáo và bảng thông báo.
Việc phân loại màn hình ma trận điểm LED

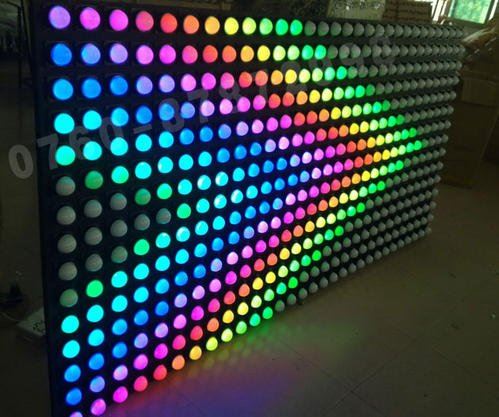

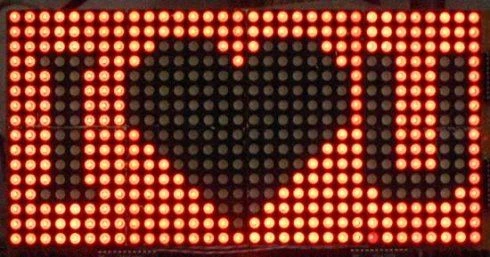

Có hai loại màn hình ma trận điểm LED: đơn sắc và nhị sắc, có thể hiển thị màu đỏ, vàng, xanh lá cây, cam, v.v ... Lưới LED có 4 * 4, 4 * 8, 5 * 7, 5 * 8 8 * 8, 16 * 16, 24 * 24, 40 * 40, v.v. theo số lượng pixel, nó có thể được chia thành hai màu cơ bản, ba màu cơ bản, v.v. Theo các màu khác nhau của pixel, màu sắc của văn bản, hình ảnh và các nội dung khác cũng khác nhau. Ma trận điểm màu cơ bản duy nhất chỉ có thể hiển thị các màu cố định như đỏ, xanh lá cây, vàng và vân vân. Màu sắc của hai màu cơ bản và ba nội dung hiển thị ma trận điểm màu cơ bản được chiếu sáng bằng đèn LED màu khác nhau trong pixel Chế độ kết hợp được xác định, ví dụ: khi tất cả màu đỏ và màu xanh lá cây đều có thể hiển thị màu vàng; nếu thời gian chiếu sáng của diode được điều khiển theo chế độ xung, có thể thực hiện hiển thị mức xám 256 hoặc cao hơn và hiển thị màu thực sự.
Khi màn hình ma trận điểm LED được sử dụng trong một khối, nó không chỉ có thể thay thế ống kỹ thuật số để hiển thị số mà còn hiển thị các ký tự và ký hiệu khác nhau của Trung Quốc và phương Tây. Ví dụ: màn hình ma trận 5 x 7 chấm được sử dụng để hiển thị các chữ cái phương Tây. Màn hình ma trận 5 * 8 chấm được sử dụng để hiển thị các ngôn ngữ Trung Quốc và phương Tây, và màn hình ma trận 8 * 8 chấm được sử dụng để hiển thị các ký tự và đồ họa của Trung Quốc. Một màn hình lớn có thể được tạo thành từ sự kết hợp của nhiều màn hình ma trận điểm, nhưng một thiết bị thực tế như vậy thường được điều khiển bởi một máy vi tính hoặc một máy vi tính đơn chip.
Sơ đồ lái xe của màn hình ma trận điểm LED
Có thể thấy từ cấu trúc bên trong của màn hình ma trận điểm LED mà thiết bị nên được điều khiển bằng quét động. Bởi vì hầu hết các lõi LED thuộc loại có độ sáng cao, dòng điện của một đèn LED trong một hàng hoặc cột có thể là một xung hẹp, nhưng dòng điện trung bình nên được giới hạn trong vòng 20mA. Trong hầu hết các màn hình mạng, độ sụt điện áp chuyển tiếp của đèn LED đơn là khoảng 2V. Tuy nhiên, sự sụt giảm điện áp về phía trước của một đèn LED trong màn hình mạng có điểm sáng lớn+10 là khoảng 6V.
Một hệ thống hiển thị màn hình lớn thường bao gồm các mô-đun nhỏ bao gồm nhiều lưới LED theo cách xây dựng các khối. Mỗi mô-đun nhỏ có hệ thống điều khiển độc lập riêng. Sau khi kết hợp, chỉ có một bộ điều khiển chính được giới thiệu để điều khiển các lệnh và dữ liệu của mỗi mô-đun. Phương pháp này đơn giản và dễ dàng để phát triển và duy trì.
Chế độ hiển thị của màn hình ma trận điểm LED
Có các chế độ hiển thị tĩnh và động cho từng mô-đun trong hệ thống hiển thị mạng LED. Nguyên lý của màn hình tĩnh là đơn giản và điều khiển thuận tiện, nhưng dây phần cứng thì phức tạp. Trong ứng dụng thực tế, màn hình động thường áp dụng chế độ hiển thị động. Màn hình động hoạt động theo chế độ quét, được điều khiển bởi một xung hẹp với giá trị cực đại lớn hơn. Nó liên tục chọn tất cả các dòng của màn hình hiển thị từ trên xuống dưới, đồng thời, nó sẽ gửi tín hiệu xung thể hiện thông tin đồ họa hoặc văn bản tới tất cả các cột và lặp lại các thao tác trên Để hiển thị các tin nhắn văn bản hoặc đồ họa khác nhau.
