Quy trình cơ bản của dây chuyền sản xuất SMT:

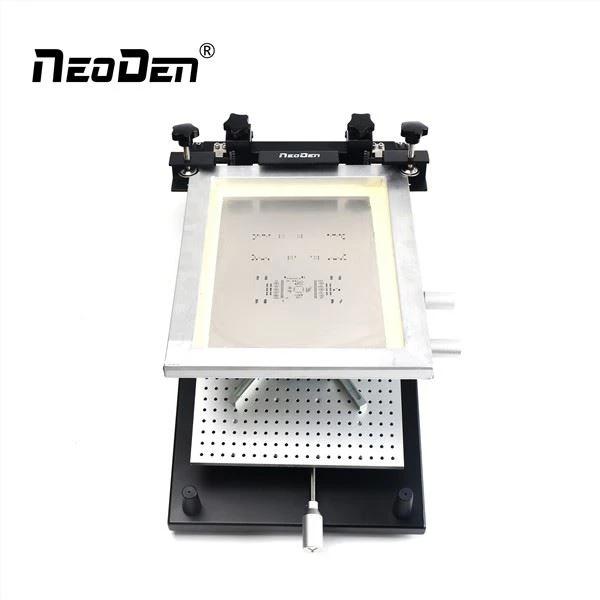

Keo hàn được in lên các bảng PCB để chuẩn bị cho quá trình hàn linh kiện, sử dụng máy ép hàn đặt ở phía trước của dây chuyền sản xuất SMT.
II.Chip Mount
Lắp đặt chính xác các thành phần gắn kết bề mặt vào vị trí cố định của bảng mạch PCB bằng cách sử dụngchọn và đặt máy, được đặt phía sau máy ép hàn trong dây chuyền sản xuất SMT.
III.Reflow Oven
Đun chảy keo hàn để các thành phần lắp ráp bên ngoài được liên kết chắc chắn với bảng mạch PCB. Thiết bị được sử dụng là hàn nóng chảy lại, nằm phía sau máy gắn kết SMT.
IV. Phát hiện
Chất lượng hàn và chất lượng lắp ráp của PCB đã dán phải được kiểm tra. Thiết bị được sử dụng làSMT AOI. Theo yêu cầu kiểm tra, vị trí có thể được định hình ở vị trí thích hợp của dây chuyền sản xuất, thường được đặt phía sau lò nung lại.
Trên đây là quy trình cơ bản của dây chuyền sản xuất SMT, quy trình cụ thể có ngàm một bên, ngàm hai bên và ngàm hỗn hợp, v.v., gắn quy trình khác nhau, quy trình của dây chuyền sản xuất vá hơi khác nhau.
Quy trình sản xuất SMT chung bao gồm in hàn dán, cán mỏng và hàn nóng lại. Các thiết bị chính bao gồm máy in hàn dán, SPI, máy cán màng, lò nung lại và AOI để tạo thành một dây chuyền sản xuất.
Dây chuyền sản xuất tự động SMT:
Máy nạp PCB + máy in hàn + SMTmachine + lò nung lại + AOI + Máy bốc dỡ PCB
