Quy trình in dán hàn là một trong những phần quan trọng nhất của quy trình lắp ráp bề mặt. Một lỗi được xác định càng sớm thì chi phí sửa chữa càng ít - một quy tắc hữu ích cần xem xét là một lỗi được xác định sau khi chỉnh lại sẽ tốn gấp 10 lần số tiền phải làm lại so với xác định trước khi chỉnh lại - một lỗi được xác định sau khi kiểm tra sẽ tốn thêm 10 nhiều lần để làm lại.
Để đảm bảo lượng chất hàn mong muốn đã được gửi mà không bị lỗi và quá trình này có thể lặp lại, điều quan trọng là phải có một phương pháp kiểm tra kỹ lưỡng và đáng tin cậy. Khi các thành phần trở nên nhỏ hơn và phức tạp hơn, việc kiểm soát quá trình in dán hàn trở nên khó khăn hơn và do đó nên kiểm tra đầy đủ mọi PCB được in trước khi bắt đầu quá trình đặt thành phần.
Nhiều máy in dán hàn có chứa kiểm tra hàn 2D đã được sử dụng trong một thời gian dài nhưng có khả năng kiểm tra giới hạn vùng phủ sóng và quần short - hệ thống này không có cách nào kiểm tra khối lượng hàn dự kiến hoặc hình dạng của mỏ hàn.
Có hai phương pháp chính để kiểm tra PCB được in là các ví dụ 2D và 3D được trình bày bên dưới: -
Để đảm bảo lượng chất hàn mong muốn đã được gửi mà không bị lỗi và quá trình này có thể lặp lại, điều quan trọng là phải có một phương pháp kiểm tra kỹ lưỡng và đáng tin cậy. Khi các thành phần trở nên nhỏ hơn và phức tạp hơn, việc kiểm soát quá trình in dán hàn trở nên khó khăn hơn và do đó nên kiểm tra đầy đủ mọi PCB được in trước khi bắt đầu quá trình đặt thành phần.
Nhiều máy in dán hàn có chứa kiểm tra hàn 2D đã được sử dụng trong một thời gian dài nhưng có khả năng kiểm tra giới hạn vùng phủ sóng và quần short - hệ thống này không có cách nào kiểm tra khối lượng hàn dự kiến hoặc hình dạng của mỏ hàn.
Có hai phương pháp chính để kiểm tra PCB được in là các ví dụ 2D và 3D được trình bày bên dưới: -
Ví dụ lỗi sử dụng kiểm tra dán hàn 2D
Kiểm tra dán hàn 3D có khả năng không chỉ kiểm tra độ phủ của vùng hàn và quần short mà còn có thể đo chính xác hình dạng và khối lượng của mỏ hàn dán. Dưới đây là những ví dụ về những gì có thể thấy: -
Hình ảnh ví dụ sử dụng kiểm tra dán 3D
Cân nhắc
Các khía cạnh quan trọng khi xem xét kiểm tra dán 3D như sau: -
1) Đào tạo lập trình / điều hành
Phần mềm di chuyển nhanh chóng và các phiên bản gần đây hơn của phần mềm chạy trên máy kiểm tra 3D đã giúp lập trình thân thiện hơn với người dùng. Các phiên bản trước rất tốn thời gian / phức tạp và khá thường xuyên khiến máy được sử dụng như một băng tải đắt tiền. Các phiên bản gần đây sử dụng giao diện người dùng đồ họa nhiều hơn và có trình hướng dẫn hướng dẫn lập trình viên qua các bước khác nhau để tạo chương trình mong muốn.
Điều quan trọng là phải có dữ liệu đại diện chính xác cho stprint đang được sử dụng và do đó, tiền gửi dán hàn dự kiến. Thông tin dán hàn trong dữ liệu gerber thường là bản sao 1: 1 của các miếng đệm của lớp theo dõi. Thông tin này sẽ được gửi đến nhà sản xuất stpson, người sẽ trải qua quá trình sửa đổi dữ liệu theo một đặc điểm kỹ thuật được xác định trước như giảm kích thước. Dữ liệu được sửa đổi được sử dụng để sản xuất stprint là dữ liệu cần thiết cho việc lập trình các máy kiểm tra dán hàn và do đó nên được yêu cầu để làm cho quá trình dễ dàng nhất có thể.
Điều quan trọng là phải có dữ liệu đại diện chính xác cho stprint đang được sử dụng và do đó, tiền gửi dán hàn dự kiến. Thông tin dán hàn trong dữ liệu gerber thường là bản sao 1: 1 của các miếng đệm của lớp theo dõi. Thông tin này sẽ được gửi đến nhà sản xuất stpson, người sẽ trải qua quá trình sửa đổi dữ liệu theo một đặc điểm kỹ thuật được xác định trước như giảm kích thước. Dữ liệu được sửa đổi được sử dụng để sản xuất stprint là dữ liệu cần thiết cho việc lập trình các máy kiểm tra dán hàn và do đó nên được yêu cầu để làm cho quá trình dễ dàng nhất có thể.
2) Tốc độ kiểm tra / Thời gian chu kỳ
Nếu máy SPI được sử dụng trong dây chuyền sản xuất tốc độ cao, tốc độ kiểm tra sẽ là một yếu tố quan trọng. Hầu hết các máy sẽ có tốc độ kiểm tra xác định được đo bằng cm2 / giây - đảm bảo máy được chọn có khả năng theo kịp thời gian xử lý của bảng lớn nhất sẽ được xử lý. Hình ảnh dưới đây cho thấy một ví dụ PCB liên quan đến trường nhìn (FOV) của máy kiểm tra - Thông thường, một tùy chọn là phóng to FOV để tăng tốc độ quá trình kiểm tra.
3) Độ chính xác / Độ lặp lại
Máy kiểm tra dán hàn có thể khác nhau rất nhiều về chi phí và một trong những yếu tố chính cho sự khác biệt này là cảm biến và công nghệ ánh sáng. Một công nghệ được sử dụng là phép chiếu mô hình Moiré trong đó chiều cao của tiền gửi dán hàn được đo chính xác bằng cách sử dụng dịch chuyển bên của các đường được chiếu - có thể xem các ví dụ dưới đây: -
 |  |  |
Hệ thống này hoạt động tốt nhưng một trong những yếu tố có thể hạn chế độ lặp lại là số lượng máy chiếu được cài đặt trong máy. Sử dụng một máy chiếu có thể dẫn đến bóng tối tùy thuộc vào chiều cao của lớp trầm tích hàn có thể dẫn đến các phép đo không chính xác được thực hiện. Giải pháp cho vấn đề này là tăng số lượng máy chiếu sẽ cải thiện độ lặp lại và độ chính xác nhưng cũng sẽ làm tăng giá thành của máy.
 |  |
Một khía cạnh khác của PCB được kiểm tra có thể thách thức là cung và xoắn. Một tính năng cần chú ý trong các máy đang được xem xét là 'Bù dọc'. Tính năng này cho phép thay đổi chiều cao của bảng trong máy để duy trì các phép đo chính xác.
4) Cải thiện năng suất
Việc sử dụng 3D SPI rút ngắn đáng kể bất kỳ sản phẩm mới hoặc giới thiệu quy trình nào vì dữ liệu được hiển thị dựa trên các phép đo được thực hiện và không phải là giải đoán hình ảnh. Khi xử lý số lô lớn, một tính năng khác cần xem xét là khả năng kết nối máy SPI với máy in để cho phép tự động điều chỉnh các tham số nhất định như căn chỉnh. Bằng cách này, hai máy hoạt động như một và cần ít tương tác của người vận hành. Đối với kiểm tra dán hàn Công nghiệp 4.0 có thể là một công cụ rất hữu ích để cho phép tối ưu hóa quy trình thời gian thực và cung cấp các phân tích SPC mạnh mẽ.
 |  |
5) Dễ sử dụng và hiểu thông tin hiển thị
Giao diện người dùng đồ họa rất quan trọng để nhận được nhiều nhất từ máy được chọn. Các ví dụ dưới đây là hình ảnh của một lần kiểm tra đã vượt qua và một lần kiểm tra không thành công - có thể thấy rõ khi kiểm tra thất bại, miếng đệm có khối lượng dán quá mức bởi màu sắc và âm lượng đo được.

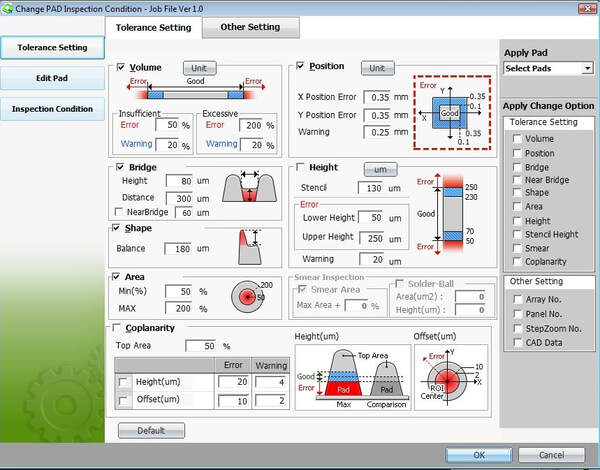

Hình ảnh bên dưới hiển thị màn hình cài đặt điển hình trong đó dung sai có thể được đặt cho các lần kiểm tra khác nhau được thực hiện.
Xác minh stt bằng cách sử dụng kiểm tra dán hàn
Một thực hành tốt để đưa vào vị trí là xác minh giấy nến trước khi phát hành. Khi các cụm lắp ráp trở nên phức tạp hơn, việc xác định các lỗi trong khuôn tô càng trở nên khó khăn hơn - Khá thường xuyên nếu có lỗi, chúng chỉ được tìm thấy trong quá trình sản xuất dẫn đến làm lại và trì hoãn không mong muốn.
 |  |  |
Dưới đây là một ví dụ về quy trình có thể được sử dụng để xác minh giấy nến bằng SPI: -
Phần kết luận
Do tầm quan trọng của việc kiểm soát quá trình in dán hàn và ảnh hưởng đến quá trình hoàn chỉnh nếu không phát hiện sớm lỗi, việc đầu tư vào máy kiểm tra dán hàn 3D cần được xem xét nghiêm túc.
Có rất nhiều nhà sản xuất trên thị trường sử dụng các công nghệ khác nhau và vì vậy điều quan trọng là phải xem xét các điểm trên trước khi chọn một máy cụ thể. Điều quan trọng nữa là phải xem xét nhu cầu của công ty vì một số tùy chọn sẽ quan trọng hơn những lựa chọn khác và một số có thể không cần thiết.
Khi các tổ hợp trở nên phức tạp hơn và các thành phần được sử dụng trở nên nhỏ hơn, việc kiểm soát quá trình in dán hàn sẽ trở nên khó khăn hơn mà không tự động hóa quá trình kiểm tra. Máy kiểm tra dán hàn là một khoản đầu tư đáng kể nhưng lợi ích của việc kiểm soát chặt chẽ quá trình sản xuất sẽ trả lại trong dài hạn bằng cách giảm việc làm lại và cải thiện năng suất.
Có rất nhiều nhà sản xuất trên thị trường sử dụng các công nghệ khác nhau và vì vậy điều quan trọng là phải xem xét các điểm trên trước khi chọn một máy cụ thể. Điều quan trọng nữa là phải xem xét nhu cầu của công ty vì một số tùy chọn sẽ quan trọng hơn những lựa chọn khác và một số có thể không cần thiết.
Khi các tổ hợp trở nên phức tạp hơn và các thành phần được sử dụng trở nên nhỏ hơn, việc kiểm soát quá trình in dán hàn sẽ trở nên khó khăn hơn mà không tự động hóa quá trình kiểm tra. Máy kiểm tra dán hàn là một khoản đầu tư đáng kể nhưng lợi ích của việc kiểm soát chặt chẽ quá trình sản xuất sẽ trả lại trong dài hạn bằng cách giảm việc làm lại và cải thiện năng suất.
