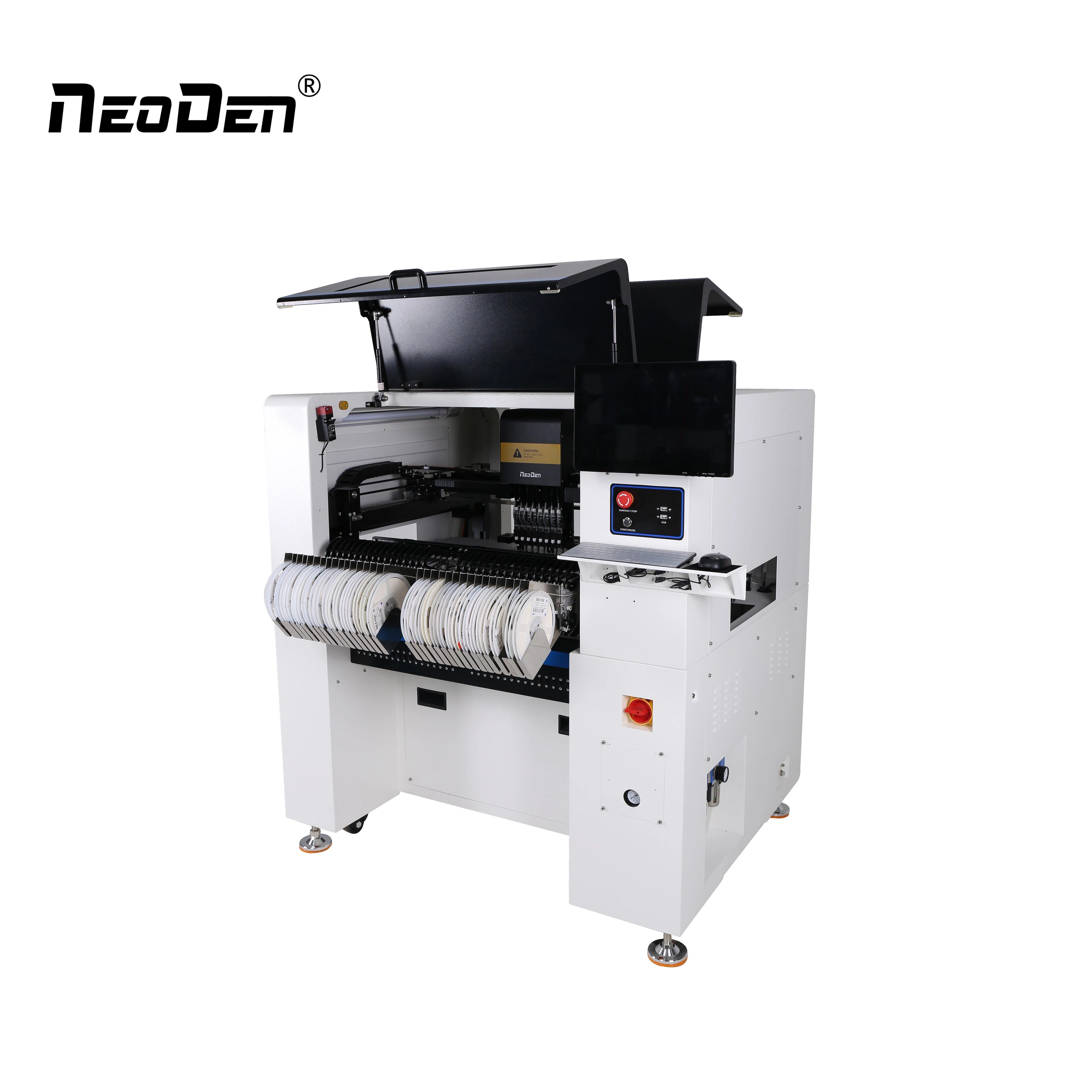

| NeoDen K1830 |
1. Hệ thống điều khiển Servo vòng kín có phản hồi giúp máy hoạt động chính xác hơn. 2. Vị trí chọn của bộ nạp khí nén có thể được hiệu chỉnh tự động và kịp thời, để đảm bảo vận hành dễ dàng và hiệu quả cao. 3. Vị trí PCB có thể được hiệu chỉnh tự động và kịp thời, dựa trên yêu cầu vị trí chính xác và cụ thể. |
Hãy để' quay lại chủ đề:
Khi thiết kế mạch bằng PROTEL FOR PCB, sơ đồ mạch do PROTEL FOR SCH vẽ sẽ được tạo thành bảng mạng tương ứng. Khi một LOAD được sử dụng trong NETLIST để TẢI thành phần tương ứng, nó phải được di chuyển đến vị trí thích hợp và đánh dấu LOCKED trong thuộc tính thành phần của nó để làm cho thành phần không thể di chuyển được. Nếu hệ thống chứa các thành phần công suất cao, mạch dẫn động I / O dòng điện cao (rơ le, công tắc dòng điện cao, v.v.), hãy cố gắng đặt chúng gần với mép của bảng mạch. Để tín hiệu vào bảng in để thêm bộ lọc, từ tín hiệu tiếng ồn cao cũng thêm bộ lọc, đồng thời với một loạt các điện trở đầu cuối, giảm phản xạ tín hiệu.
Đầu vào mạch cổng nhàn rỗi thường không treo, để can thiệp vào đầu vào tín hiệu. Việc xử lý đầu vào thừa có thể dựa trên nguyên tắc không làm thay đổi trạng thái làm việc và tính ổn định của mạch. Nguồn điện có thể được kết nối bằng điện trở kéo lên, hoặc đầu vào có thể được nối đất bằng bộ biến tần. Mức cao đầu ra có thể được kết nối với đầu vào dư thừa.
Bảng in càng nhiều càng tốt để sử dụng dây polyline 45 độ, và không sử dụng dây polyline 90 độ, tốt nhất là sử dụng cung tròn ở góc, để giảm tín hiệu tần số cao truyền và ghép nối bên ngoài. Đối với các thiết bị hạng A / D, các bộ phận kỹ thuật số và tương tự sẽ được quấn xung quanh hơn là cắt chéo. Dây tần số cao nên ngắn và thẳng. Không nên sử dụng song song các dòng nhạy ồn với các công tắc dòng điện cao và tốc độ cao. Chân của các linh kiện phải càng ngắn càng tốt và chân của tụ tách càng ngắn càng tốt, đặc biệt nếu tụ phụ HF không có dây dẫn. Các thành phần dễ bị tổn thương không nên đặt quá gần nhau để tránh nhiễu điện từ lẫn nhau.
Đối với các thiết bị có khả năng chống nhiễu yếu và nguồn cung cấp thay đổi lớn khi tắt chip, chẳng hạn như bộ nhớ RAM và ROM, tụ tách sóng nên được kết nối trực tiếp giữa dây nguồn và dây nối đất của chip.
Bảng điều khiển đơn và bảng điều khiển đôi với nguồn cung cấp điểm đơn và điểm nối đất đơn, đường dây điện, dây nối đất phải càng dày càng tốt, đồng thời, phải có nhiều mạch nối đất trở lại, thường làm cho nó thông qua ba lần bảng mạch cho phép dòng điện, để giảm điện trở vòng lặp, đường dây điện, hướng dây nối đất và hướng tín hiệu dữ liệu.
Trong điều kiện tần số cao, dây dẫn của bảng mạch in, lỗ trống, điện trở, tụ điện, đầu nối đi lạc và điện dung không thể bỏ qua, khả năng chống phản xạ tín hiệu tần số cao, dẫn điện dung phân bố sẽ đóng một vai trò, khi 1/20 của chiều dài lớn hơn tần số tiếng ồn bước sóng tương ứng, có thể tạo ra hiệu ứng ăng-ten, tiếng ồn sẽ vượt qua dẫn đến phóng. Vì vậy, hãy cố gắng tránh nó.
Đối với những tải có dòng điện cao đang hoạt động, chẳng hạn như rơ le, công tắc tơ AC, nút bấm, cuộn dây, v.v., chúng đều có tia lửa điện đi kèm trong quá trình hoạt động và tạo ra nhiễu điện từ, do đó phải sử dụng mạch điện trở / tụ điện RC song song để hấp thụ phát hành hiện tại. Nói chung, R được đặt ở 1-2kW, và C được đặt ở 2,2-4,7uf. Cuộn dây nên được kết nối song song với một diode shunt.
