Cờ hàn trên bảng mạch in
Cờ hàn hoặc gai là do ứng dụng thông lượng không nhất quán hoặc kiểm soát kém về thoát nước hàn từ sóng.
Nếu ứng dụng thông lượng kém là nguyên nhân, sẽ có bằng chứng khác trên bề mặt của bảng, giống như những sợi hàn mỏng tương tự như những con ốc trên đường đi trong vườn.
Kiểm soát kém tách khỏi sóng hàn sẽ có xu hướng là một lỗi ngẫu nhiên, không phải trên cùng một liên hệ mỗi lần. Điều này là do dòng chảy ngược của sóng không được đặt chính xác trên sóng kiểu lambda. Mối hàn phải chảy với cùng tốc độ và hướng với bảng trong quá trình tách khỏi sóng. Chạy nhanh hơn một chút thường không gây ra đạp xe, nhưng chạy chậm hoặc không chảy đều sẽ tăng đột biến.
Hình 1: Cờ hàn hoặc gai.
Nếu các gai luôn nằm trên đỉnh của dây dẫn thì đó có thể là vấn đề về độ hàn gây ra bởi các đầu cắt trần. Nếu chì bị cắt bởi nhà cung cấp hoặc cắt và lưu trữ trong một thời gian dài, đầu trần của chì sẽ bị oxy hóa và khó bị ướt khi hàn. Nếu chì chậm ướt, nó cũng sẽ chảy chậm, do đó một cành có thể hình thành.
Trong một số trường hợp, đi xe đạp có thể là một vấn đề nhiệt đơn giản được loại bỏ bởi thời gian ngâm lâu hơn trong sóng hoặc tăng nhiệt trước. Một thành phần có khối lượng cao có thể có một dây dẫn có cùng kích thước với các bộ phận khác. Trong quá trình gia nhiệt trước của bảng, có thể không có cơ hội để nhiệt được hấp thụ bởi chì để vượt qua tải nhiệt này. Khi các bộ phận dẫn của thành phần tách khỏi sóng, chúng sẽ làm mát nhanh hơn nhiều, để lại gai hoặc quần short.
Các cờ hàn được hiển thị trong Hình 2 có thể là do thông lượng không nhất quán, có thể nhìn thấy trên các khu vực khác của bảng. Chiều dài của các chân cũng quá mức. Độ dài dây dẫn không được vượt quá 1. 5-2.0mm dưới mức của bảng. Hiện tượng chập điện cũng có thể xảy ra trong quá trình thoát khỏi mặt sau của sóng nếu các đạo trình thành phần được kéo qua lớp oxit sóng thay vì thoát ra khỏi bề mặt sạch.

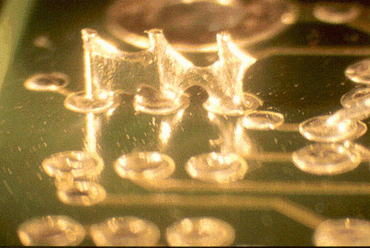

Hình 2: Thông lượng không nhất quán có khả năng gây ra các cờ hàn này.
