NeoDen10 đã bị ngừng sản xuất. Đang tìm kiếm một bản nâng cấp?

Khám phá NeoDen N10P - một giải pháp thay thế mạnh mẽ và ưu việt hơn, đó là lựa chọn lý tưởng cho nhu cầu của bạn.

Khám phá NeoDen N10P

Tính năng

1. Trang bị camera kép + camera bay hai mặt có độ chính xác cao đảm bảo tốc độ và độ chính xác cao, tốc độ thực lên tới 13.000 CPH.

Sử dụng thuật toán tính toán theo thời gian thực-không có tham số ảo để đếm tốc độ.

2. Hệ thống mã hóa tuyến tính từ tính theo thời gian thực-giám sát độ chính xác của máy và cho phép máy tự động sửa thông số lỗi.

3. Phía trước và phía sau có 2 hệ thống nhận dạng camera bay tốc độ cao thế hệ thứ 4, cảm biến US ON, ống kính công nghiệp 28mm, cho ảnh chụp bay và nhận dạng có độ chính xác cao.

Đặc điểm kỹ thuật

Chi tiết

Vòi phun tốc độ cao

8 vòi phun đồng bộ

Đảm bảo độ chính xác của vị trí lặp lại

Bộ nạp khí nén

Bộ nạp băng cuộn 66

Hoạt động dễ dàng và hiệu quả cao

Hệ thống tầm nhìn

Máy ảnh dấu đôi

Camera chuyến bay độ phân giải cao phía trước và phía sau

Động cơ truyền động

Động cơ servo Panasonic A6

Giúp máy hoạt động chính xác hơn

Máy tính

Kích thước hiển thị: 12 inch

Giúp việc sử dụng máy thuận tiện hơn

Đèn cảnh báo

Ánh sáng ba màu

Thiết kế chỉ báo đẹp và thanh lịch

Lợi thế của chúng tôi

Cung cấp hướng dẫn sản phẩm.

Video hướng dẫn trên YouTube.

Kỹ thuật viên sau bán hàng-có kinh nghiệm, dịch vụ trực tuyến 24 giờ.

Với nhà máy riêng của chúng tôi và hơn 10 năm kinh nghiệm trong ngành công nghiệp SMT và máy PNP.

Chúng tôi có thể cung cấp cho khách hàng những sản phẩm-hiệu quả nhất về mặt chi phí.

Nếu bạn có nhu cầu, xin vui lòng liên hệ với chúng tôi để biết thêm thông tin.

Về chúng tôi

Nhà máy

Chứng nhận

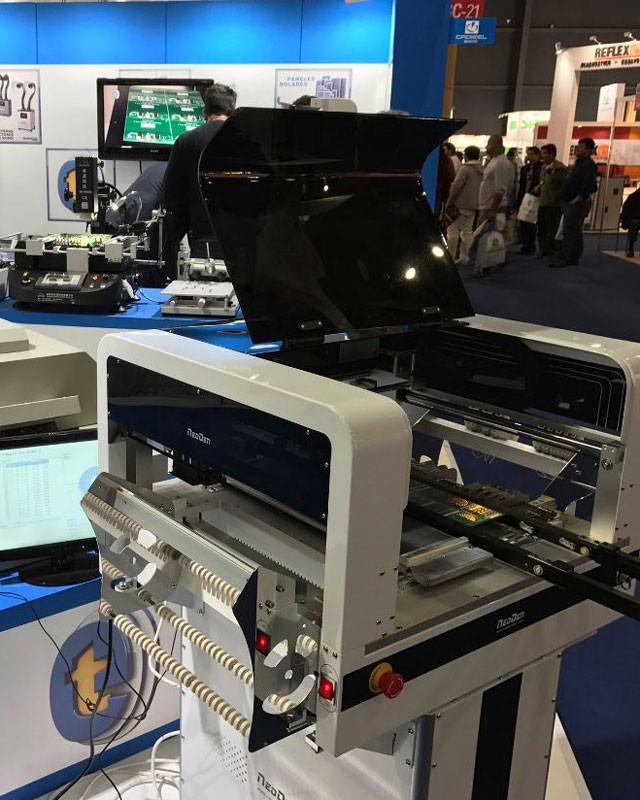

Triển lãm

Máy chọn và đặt có tác dụng gì?

Các loại máy gắp và đặt

Theo hoạt động của máy chọn và đặt có thể được chia thành loại vòm cánh tay di chuyển và loại máy chọn và đặt tháp pháo.

Theo mức độ tự động hóa, nó có thể được chia thành loại thủ công bán tự động, loại bán tự động và loại máy SMT hoàn toàn tự động.

Theo chức năng và tốc độ của máy gắp và đặt, nó có thể được chia thành máy SMT-đa chức năng-có độ chính xác cao (còn gọi là máy vạn năng, chủ yếu dán có độ chính xác-cao, bước hẹp, kích thước lớn và thiết bị không đều) và máy-gắp và đặt tốc độ cao (chủ yếu dán các bộ phận nhỏ).

Tùy thuộc vào vị trí của bộ cấp máy SMT và số lượng đầu máy gắp và đặt, chúng có thể được chia thành máy lớn, máy vừa, máy nhỏ và máy mô-đun.

Máy chọn và đặt hoạt động như thế nào?

Nguyên lý làm việc của máy gắp và đặt - kiểu vòm

Nguyên lý làm việc của máy chọn và đặt kiểu vòm:

Bộ nạp thành phần đầu tiên, chất nền được cố định, đầu vị trí trong bộ nạp và chất nền di chuyển qua lại, thành phần từ bộ nạp ra ngoài, sau đó theo vị trí và hướng điều chỉnh của thành phần, cuối cùng dán lên chất nền.

Ưu điểm của loại máy này là:

Cấu trúc hệ thống đơn giản, độ chính xác cao, phù hợp với nhiều kích thước và hình dạng khác nhau của linh kiện, thậm chí cả linh kiện có hình dạng, bộ cấp liệu có sẵn ở dạng dải, ống và khay. Thích hợp cho sản xuất quy mô vừa và nhỏ-, cũng có thể kết hợp với nhiều máy để sản xuất hàng loạt.

Nguyên lý làm việc của máy SMT - loại tháp pháo

Nguyên lý làm việc của máy chọn và đặt tháp pháo:

Bộ cấp liệu thành phần được đặt trên xe vật liệu di chuyển tọa độ đơn, đế được đặt trên bàn di chuyển hệ tọa độ X/Y, đầu máy gắp và đặt được lắp trên tháp pháo, khi làm việc, xe vật liệu sẽ di chuyển Bộ cấp liệu thành phần để lấy vị trí vật liệu, chọn và đặt vòi hút chân không đầu máy vào vị trí vật liệu để lấy thành phần, bằng cách quay tháp pháo để chọn và đặt vị trí máy, trong quá trình quay sau thành phần. Trong quá trình quay, sau khi điều chỉnh vị trí và hướng của các bộ phận, các bộ phận sẽ được đặt trên đế.

Máy này có tốc độ vượt trội và phù hợp cho sản xuất hàng loạt, nhưng nó chỉ có thể được sử dụng cho các bộ phận được đóng gói trong ruy băng. Nếu là chân dày đặc, mạch tích hợp lớn, chỉ đóng gói bằng khay thì không thể hoàn thành được mà còn phải nhờ đến các máy khác để cùng làm việc.

Nếu bạn cần, xin vui lòng gửi yêu cầu của bạn.
