Name: Máy in dán hàn - Dây chuyền SMT tự động NeoDen ND450
Brand: NeoDen
SKU: 300334285

Giới thiệu

NeoDenND450 là Máy in hàn tự động có độ chính xác cao-được thiết kế dành cho dây chuyền sản xuất SMT tiên tiến. Về cốt lõi, máy tích hợp công nghệ cải tiếnĐầu vắt treo bằng điện + khí nén-VàMô-đun phản hồi cách tử từ có độ chính xác cao-để đảm bảo giám sát áp suất liên tục và độ chính xác căn chỉnh vượt trội.

Kết hợp với mộtNền tảng điều chỉnh PCB 3 trụccó cơ chế loại bỏ phản ứng dữ dội chuyên dụng vàNguồn sáng 6 kênh Mark Camera, ND450 mang lại sự ổn định và nhất quán đặc biệt cho việc in PCB phức tạp.Đây là sự lựa chọn lý tưởng cho các ngành đòi hỏi khắt khe, bao gồm điện tử tiêu dùng, thiết bị ô tôctronics và thiết bị y tế, trong đó hiệu quả sản xuất và độ chính xác cao là điều tối quan trọng.

Tính năng của Máy in hàn NeoDen ND450

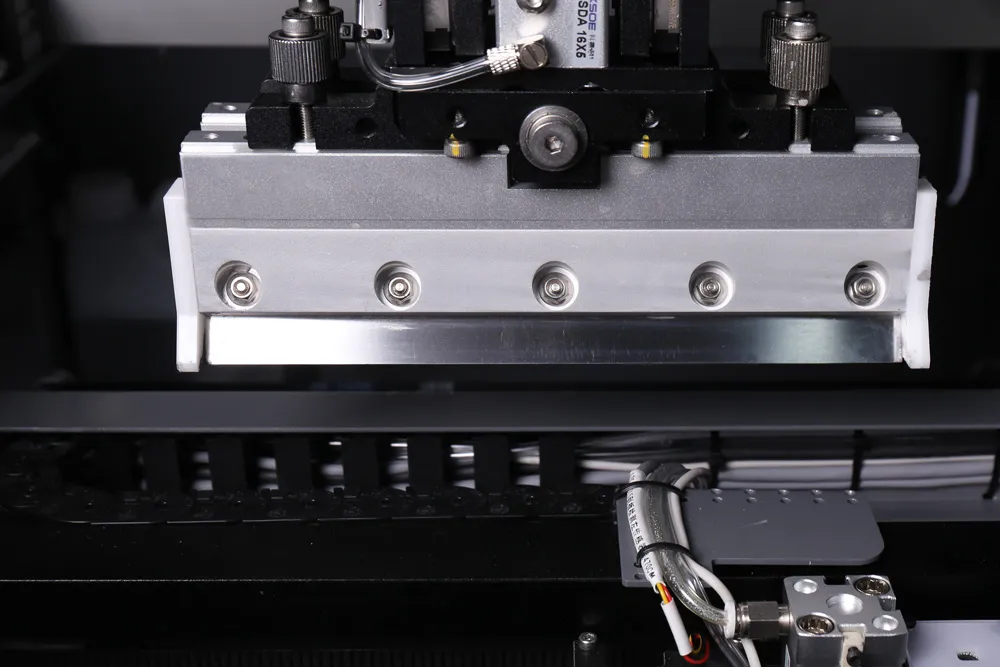

Đầu chổi

Thông qua thiết kế mạch khí nén và điều khiển điện tiên tiến, áp suất chổi cao su được theo dõi liên tục, đảm bảo độ ổn định trong suốt quá trình in.

Giá đỡ cố định stencil

Các thanh ngang được gia công bằng máy CNC-và các thanh dẫn hướng tuyến tính có độ chính xác-cao đảm bảo không có phản ứng ngược từ trước-đến-sau, trong khi các xi lanh khí nén tác động kép-đảm bảo việc cố định stencil thuận tiện và đáng tin cậy.

Nền tảng nâng PCB có thể điều chỉnh

Gia công CNC hoàn toàn đảm bảo độ phẳng của bệ nâng. Thiết kế đường ray dẫn hướng 45 độ bên trong cho phép thích ứng nhanh với PCB có độ dày khác nhau.

Nền tảng điều chỉnh PCB

Đảm bảo sự ổn định và nhất quán.Kết hợp cơ chế loại bỏ phản ứng ngược đai ốc và vít me chuyên dụng để đảm bảo độ chính xác của việc điều chỉnh vị trí PCB.

NeoDen ND450 Cleaning Fluid Spray Module

Mô-đun phun chất lỏng làm sạch

Sử dụng máy bơm nước và van một chiều, kết hợp với mạch an toàn để đảm bảo sự ổn định và an toàn trong quá trình vận hành.

Đánh dấu máy ảnh

Với thiết kế-máy ảnh kép tích hợp, được trang bị nguồn sáng 6 kênh, nó thích ứng hiệu quả với các bề mặt hình ảnh có đặc tính phản chiếu khác nhau.

NeoDen ND450 Magnetic Grating Feedback Module

Mô-đun phản hồi lưới từ

Cả hai chùm camera đều được thiết kế với hệ thống phản hồi cách tử từ có độ chính xác cao-, đảm bảo độ ổn định và chính xác trong quá trình in.

NeoDen ND450 Stencil Underside Cleaning Module

Mô-đun làm sạch mặt dưới của stencil

Hệ thống-truyền mô-men xoắn-và-phản hồi cao đảm bảo chu kỳ giấy ổn định, đồng thời cơ chế nâng linh hoạt và máy thổi áp suất âm giúp làm sạch giấy nến kỹ lưỡng.

Đặc điểm kỹ thuật

Kích thước khung	400 * 300 mm - 650 * 550 mm	Tốc độ in	1 - 100 mm/s
Kích thước PCB	50 * 50 mm - 450 * 350 mm	Độ chính xác in ấn	± 0,025 mm
Độ dày PCB	0.4 - 4 mm	Độ chính xác lặp lại in	± 0,025 mm
Cong vênh PCB	< 1%	Độ chính xác của vị trí lặp lại hình ảnh	± 0,02mm
Chiều cao chuyển	885 - 920 mm	Thời gian chu kỳ	12-18 s/p
Tốc độ tháo khuôn	0.1 - 30 mm/s	Chuyển hướng	L-R, R-L, L-L, R-R
Chiều dài tháo dỡ	0 - 10 mm	Áp suất không khí	0.6 - 0.7 triệu năm
Nguồn điện	220 V / 110 V	Chiều dài cạp có thể áp dụng	200 - 450 mm
Trọng lượng bảng tối đa	4 kg	Khoảng cách lề hội đồng quản trị	5 mm
Khoảng cách đáy tối đa	25 mm	Tốc độ truyền	0 - 400 mm/s
Áp suất in	0.5 - 10 Kg	nét in	420mm
Phạm vi điều chỉnh nền tảng	X:±5mm,Y:±5mm,θ:±2,8 độ	Hệ điều hành	Linux
Kích thước máy	992x1305x1430mm	Trọng lượng máy	350 kg

Video máy in kem hàn NeoDen ND450

NeoDen: Nhà sản xuất thiết bị SMT đáng tin cậy

nhà máy

Hồ sơ công ty

Chiết Giang NeoDen Technology Co., Ltd. đã sản xuất và xuất khẩu nhiều loại máy gắp và đặt nhỏ khác nhau kể từ năm 2010. Tận dụng đội ngũ R&D giàu kinh nghiệm của chúng tôi, quá trình sản xuất được đào tạo bài bản, NeoDen giành được danh tiếng lớn từ khách hàng trên toàn thế giới.Trong Hệ sinh thái toàn cầu của mình, chúng tôi cộng tác với các đối tác tốt nhất của mình để cung cấp dịch vụ bán hàng khép kín hơn, hỗ trợ kỹ thuật hiệu quả và chuyên nghiệp cao.Chúng tôi tin rằng những con người và đối tác tuyệt vời sẽ biến NeoDen thành một công ty tuyệt vời và cam kết của chúng tôi về Đổi mới, Đa dạng và Bền vững đảm bảo rằng mọi người có sở thích ở mọi nơi đều có thể tiếp cận tự động hóa SMT.

chứng nhận

SMT certification

triển lãm

Câu hỏi thường gặp

Câu hỏi: NeoDen ND450 có thể hỗ trợ kích thước thành phần nào?

Trả lời: NeoDen ND450 phù hợp với nhiều loại linh kiện, bao gồm 0201, 0402, 0603, 0805, 1206, đèn LED, điốt, bóng bán dẫn, gói SOT, QFP và BGA có bước chân lớn hơn 0,3 mm. Nó hỗ trợ các kích thước PCB từ 50 × 50 mm đến 450 × 350 mm, giúp nó phù hợp với nhiều ứng dụng lắp ráp PCB khác nhau.

Hỏi: ND450 đảm bảo căn chỉnh PCB chính xác trong quá trình in bằng cách nào?

Đáp: NeoDen ND450 có hệ thống nhận dạng dấu hiệu camera kép trên và dưới{1}}tích hợp cùng với mô-đun phản hồi cách tử từ có độ chính xác cao-. Nó cũng kết hợp nền tảng điều chỉnh PCB 3 trục với vít me và cơ chế loại bỏ phản ứng ngược để đảm bảo điều chỉnh vị trí PCB ổn định và chính xác. Độ chính xác của vị trí lặp lại hiệu chỉnh hình ảnh đạt ±0,02 mm, trong khi độ chính xác in là ±0,025 mm.

Hỏi: NeoDen ND450 sử dụng loại đầu in nào?

Đáp: NeoDen ND450 sử dụng đầu in nổi thông minh được điều khiển bởi hai động cơ-kết nối trực tiếp độc lập. Đầu chổi cao su treo-bằng điện và khí nén liên tục theo dõi áp suất chổi cao su trong suốt quá trình in, giúp duy trì độ ổn định và nhất quán khi in. Máy hỗ trợ in bằng chổi mực đơn và đôi và có thể điều chỉnh áp suất in từ 0,5 kg đến 10 kg.

Hỏi: ND450 có thể chứa PCB với độ dày khác nhau không?

Đ: Vâng. ND450 sử dụng bệ nâng PCB có thể điều chỉnh-có độ chính xác cao được sản xuất bằng phương pháp gia công CNC để đảm bảo độ phẳng. Thiết kế đường ray dẫn hướng 45 độ bên trong của nó cho phép thích ứng nhanh với độ dày PCB từ 0,4 mm đến 4 mm, giúp duy trì hiệu suất in ổn định.

Hỏi: NeoDen ND450 có chức năng làm sạch khuôn tô nào?

Trả lời: NeoDen ND450 hỗ trợ các chế độ làm sạch khô, ướt và hút bụi. Mô-đun làm sạch mặt dưới stencil của nó sử dụng hệ thống nạp-và-phản hồi giấy làm sạch, động cơ truyền động-mô-men xoắn cao, cơ cấu nâng linh hoạt và máy thổi áp suất âm-tốc độ-cao để mang lại hiệu suất làm sạch stencil ổn định và nhất quán.
