Có bốn loại bao bì cho các thành phần lắp ráp bề mặt: số lượng lớn, bao bì bện đĩa, bao bì dạng ống và bao bì dạng khay.
1. đóng gói số lượng lớn
Các thành phần SMC không có dây dẫn hoặc cực tính có thể được đóng gói với số lượng lớn, chẳng hạn như các tụ điện và điện trở hình chữ nhật và hình trụ nói chung. Chi phí của các bộ phận rời thấp, nhưng không có lợi cho việc chọn và đặt thiết bị tự động.

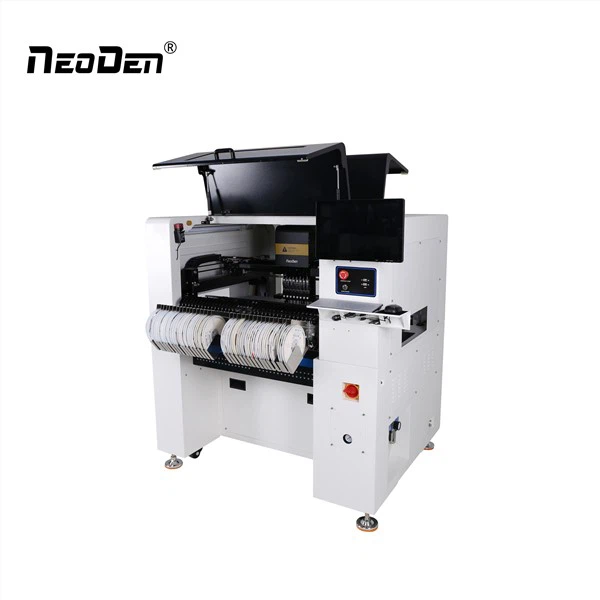

2. Bao bì băng bện đĩa
Bao bì băng bện phù hợp với các thành phần khác ngoài chip QFP, PCC, LCCC kích thước lớn, hình thức cụ thể của nó có ba loại bện giấy, bện nhựa và bện dính.
Giấy bện. Dây bện giấy gồm có băng đáy, băng mang, băng bìa và khay cuốn giấy (khay băng). Lỗ tròn nhỏ trên băng tải là lỗ định vị bộ truyền bánh răng trên băng tải; lỗ hình chữ nhật là một khoang chứa vật liệu để đặt các cấu kiện. Khi sử dụng băng bện giấy để đóng gói thành phần, độ dày của các thành phần và độ dày của băng giấy, băng bện giấy không được quá dày, nếu không bộ nạp không thể dẫn động, do đó, băng bện giấy chủ yếu được sử dụng để đóng gói thông số kỹ thuật 0805 (bao gồm) các điện trở chip sau, tụ điện chip (với một vài ngoại lệ). Băng giấy thường rộng 8mm và các thành phần đóng gói sau đó được cuộn trên khay cuốn giấy nhựa.
Băng nhựa bện. Băng bện bằng nhựa có cấu tạo và kích thước gần giống với băng bện bằng giấy, nhưng điểm khác biệt là băng có hình dạng lồi. Khi lắp, thiết bị bóc phía trên trên khay nạp sẽ tháo băng bao phim và sau đó lấy vật liệu.
Bện giấy và bện nhựa có một hàng lỗ định vị ở một bên, để bộ phận liên kết dẫn hướng băng giấy về phía trước và định vị khi lấy linh kiện. Định vị lỗ cho khoảng cách lỗ 4mm (nhỏ hơn 0402 thành phần của khoảng cách lỗ băng là 2mm). Khoảng cách của các thành phần trên băng phụ thuộc vào chiều dài của các thành phần, nói chung là bội số của 4mm. Cuộn của bao bì băng được làm bằng vật liệu polystyrene (PS) và bao gồm 1 đến 3 phần, có màu xanh lam, đen, trắng hoặc trong suốt và thường có thể tái chế.
Bím tóc ngoại quan. Băng keo bện có một băng ở phía dưới cùng và các IC được gắn vào băng và được dẫn động thành hàng đôi. Các vi mạch được gắn vào băng và băng được điều khiển thành hai hàng. Khi băng được gắn vào, bộ nạp được trang bị thiết bị bóc dưới. Băng keo bện chủ yếu được sử dụng để đóng gói các thành phần chip có kích thước lớn hơn, chẳng hạn như SOP, mạng điện trở chip, đường trễ, v.v.
3. Bao bì dạng ống
Bao bì dạng ống chủ yếu được sử dụng cho mạch tích hợp SOP, SOJ, PLCC, ổ cắm PLCC và các linh kiện định hình,… Từ loại hình sản xuất toàn bộ sản phẩm, bao bì dạng ống phù hợp với nhiều loại sản phẩm và lô sản phẩm nhỏ. Ống bao bì (còn được gọi là dải vật liệu) được cấu tạo từ polyvinyl clorua trong suốt hoặc trong mờ (vật liệu PVC, được ép đùn để đáp ứng các yêu cầu về hình dạng tiêu chuẩn, số lượng bộ phận trên mỗi ống từ hàng chục đến gần một trăm ống bao bì, hướng các thành phần trong ống nhất quán, không thể được lắp đặt ngược lại.
4. Bao bì pallet
Pallet làm bằng vật liệu mực hoặc sợi, thường yêu cầu tiếp xúc với nhiệt độ cao của các thành phần pallet có khả năng chịu nhiệt độ 150 độ hoặc cao hơn. Khay đúc thành hình chữ nhật tiêu chuẩn, chứa ma trận thống nhất gồm các khoang lồng vào nhau, các khoang để giữ linh kiện, bảo vệ linh kiện trong quá trình vận chuyển và xếp dỡ. Khoảng cách cung cấp vị trí thành phần chính xác cho các thiết bị tự động hóa công nghiệp tiêu chuẩn được sử dụng để đặt trong quá trình lắp ráp bảng. Các thành phần được sắp xếp trong các khay với hướng tiêu chuẩn là đặt chốt đầu tiên vào góc có rãnh của khay. Bao bì khay chủ yếu được sử dụng cho các thiết bị như mạch tích hợp QFP, SOP sân hẹp, PLCC và BCA.
