Trực tuyếnMáy AOIlà thiết bị hoạt động dựa trên nguyên lý quang học để phát hiện các khuyết tật thường gặp trong sản xuất hàn. Khi phát hiện tự động, máy thông qua camera sẽ tự động quét PCB, thu thập hình ảnh, kiểm tra các mối hàn và so sánh các thông số đủ tiêu chuẩn trong cơ sở dữ liệu, sau khi xử lý hình ảnh, kiểm tra các khuyết tật trên PCB, và thông qua màn hình hiển thị hoặc các dấu hiệu tự động để hiển thị / đánh dấu các khuyết tật, để nhân viên bảo trì sửa chữa.

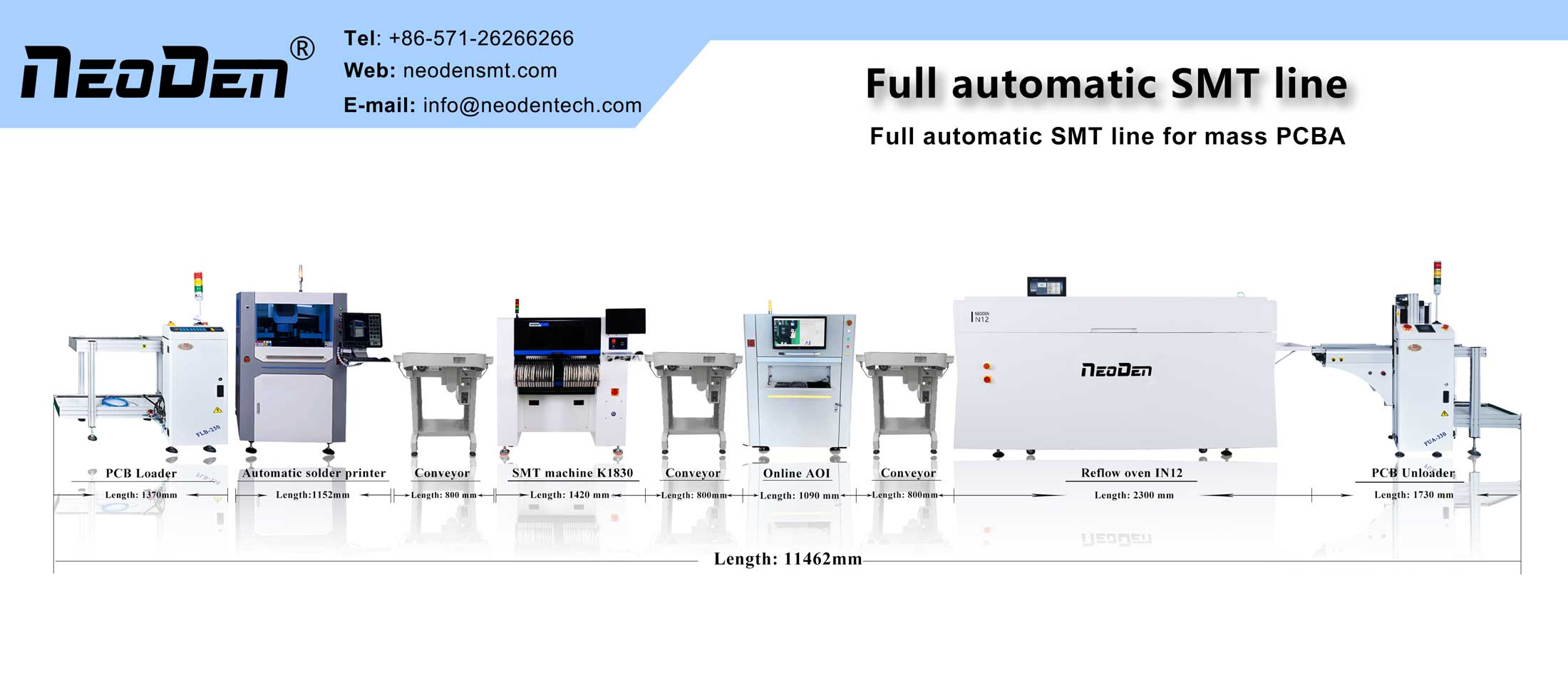

1. Thiết bị kiểm tra chi phí thấp và hiệu quả cao cho tất cả các công đoạn kiểm tra trực quan của dây chuyền sản xuất SMT có thể được lắp đặt ở nhiều vị trí kiểm tra sau khi in, trước và sau lò.
2.Theo thư viện thành phần tìm kiếm tự động dữ liệu CAD để hoàn thành lập trình tự động.
3.Board và multi mark, bao gồm cả chức năng Badmark.
4. Nó có thể phát hiện nhiều loại tấm cùng một lúc (chẳng hạn như dây chuyền sản xuất mặt trên và mặt dưới cùng một lúc, v.v.). Máy ảnh có thể tự động xác định Điểm đánh dấu, Mã vạch và OCV (văn bản) (bao gồm thay đổi kích thước và hình dạng xiên), đồng thời tự động gọi các chương trình liên quan dựa trên kết quả nhận dạng.
5. Mô hình sản xuất thử nghiệm chế độ sản xuất thử nghiệm độc đáo, có thể tạo ra hình ảnh ánh sáng trắng (ví dụ: hình ảnh kính hiển vi hàng ngày) để xem xét thiết kế bến đồng (hình dạng, kích thước, v.v.)
6.Có thể phát hiện hiệu quả BlackPad tấm vàng.
7. phát hiện hiệu quả sự tách lớp / sủi bọt trên bảng mạch PCB.
8. Khả năng phát hiện 0201 ổn định.
9.Chiều cao của ống có thể được điều chỉnh tự động theo độ dày của PCB. Chiều rộng của băng có thể được ghi lại trong chương trình.
10. phân tích véc tơ tính năng; Sự kết hợp hoàn hảo giữa các tiêu chuẩn IPC.
11.SPC và AOI được kết nối liền mạch để hiểu và phân tích chất lượng bất cứ lúc nào.
12. Tối ưu hóa đa luồng và đa lõi đa CPU, tăng hiệu quả phát hiện.
13. Độ chính xác cao, tầm nhìn đầy đủ màu sắc, nhận dạng sự thay đổi màu sắc của thành phần và tự động bù uốn bảng mạch.
14.Giới thiệu: Giao diện hoạt động GUI tự động tính toán lỗi hình ảnh cho các bộ phận được kiểm tra.
15. Tương thích hoàn toàn với SMEMA với kết nối tiêu chuẩn công nghiệp.
Tên sản phẩm | Máy AOI trực tuyến NeoDen ND800 |
Người mẫu | ND800 |
Độ dày PCB | 0,3mm ~ 5mm |
Tối đa Kích thước PCB (X x Y) | 400mm x 360mm |
Tối thiểu. Kích thước PCB (Y x X) | 50mm x 50mm |
Tốc độ di chuyển | 830mm / giây (Tối đa) |
Chiều cao PCB từ mặt đất | 900 ± 20mm |
Kích thước máy | L980 * W980 * H1620 mm |
Định vị chính xác XY | ≦ 8um |
Quyền lực | AC220V ， 50 / 60Hz ， 1.5KW |
Cân nặng | 550kg |
