Dây chuyền sản xuất SMT nguyên mẫu Máy PnP
Dây chuyền sản xuất nguyên mẫu SMT Máy PnP + Máy in có độ chính xác cao + Lò sưởi không khí nóng
Ứng dụng
Dây chuyền sản xuất này đáp ứng nhu cầu của công ty sản xuất và chế biến hàng loạt nhỏ.
Bước 1: Máy in hàn FP2636--In dán hàn trên PCB
Bước 2: Chọn và đặt máy NeoDen4--Gắn linh kiện lên PCB
Bước 3: Lò Reflow IN6--Hàn linh kiện trên PCB
Đặc trưng
1. Hệ thống tầm nhìn
Một camera nhìn lên và một camera nhìn xuống sẽ xác định và hiệu chỉnh đồng thời các thành phần khác nhau, đồng thời cải thiện đáng kể độ chính xác của vị trí từ 0201 đến BGA.
2. Bốn đầu chính xác
4 đầu vị trí có độ chính xác cao với khả năng xoay ±180 độ sử dụng cách ghép treo, hoàn toàn đối xứng và mức độ khớp nối cao, để đảm bảo nó có thể gắn các bộ phận có không gian cao hơn, nhẹ nhàng hơn và chính xác hơn
3. Máy cấp liệu điện tử tự động
Áp dụng kỹ thuật sửa lỗi cấp liệu để giúp quá trình lấy hàng diễn ra suôn sẻ và giảm độ lệch.
4. Đường ray tự động đạt được vị trí liên tục
Đường ray tự động 1,5m có thể được kết nối với băng tải đa năng để đạt được vị trí liên tục.
5. Băng tải tổng hợp được hỗ trợ
Với cổng băng tải, dây chuyền sản xuất SMT một cửa có thể được thiết lập, giúp tiết kiệm thời gian và nhân công hơn.
6. Hỗ trợ nâng cấp hệ thống từ xa
NeoDen sẽ cung cấp dịch vụ kỹ thuật lâu dài và nâng cấp hệ thống.
7. Bo mạch chủ PC công nghiệp
Ổ cứng thể rắn 32G, đọc/ghi nhanh hơn và ổn định hơn, có chức năng bảo vệ khi tắt nguồn.
Thông số kỹ thuật NeoDen4
| Tên sản phẩm | Dây chuyền sản xuất SMT nguyên mẫu |
Người cho ăn |
48 chiếc |
|
Kiểu máy |
Giàn đơn có 4 đầu |
Công suất làm việc trung bình |
220V/160W |
|
Tỷ lệ vị trí |
4000CPH |
Phạm vi thành phần |
Kích thước nhỏ nhất: 0201 |
|
Kích thước bên ngoài |
Dài 680*Rộng 870*H 460mm |
Kích thước lớn nhất: TQFP240 |
|
|
PCB áp dụng tối đa |
290mm*1200mm |
Chiều cao tối đa: 5mm |
Chi tiết vòi phun
Máy in stencil FP2636
|
Tên sản phẩm |
Máy in hàn NeoDen FP2636 |
Độ dày PCB |
0- 0.8" - 0-20mm |
|
Kích thước PCB tối đa |
11"× 15" - 280×380mm |
Chiều cao nền tảng |
7,5" - 190mm |
|
Kích thước PCB tối thiểu |
{{0}}.4"× 0,2" - 10×5mm |
Độ lặp lại |
±0.01mm |
|
Kích thước màn hình stencil |
10"× 14" - 260×360mm |
Góc quay tối đa |
±15 độ |
|
Tốc độ in |
Kiểm soát lao động |
Chế độ định vị |
Lỗ bên ngoài/tham chiếu |
Máy hàn/lò Reflow IN6
| Chiều dài * Chiều rộng * Chiều cao | 1700*612*650mm | Chiều rộng băng tải | 300mm |
| N.W | 120Kg | Chiều cao tối đa tiêu chuẩn | 26mm |
| Công suất cực đại | 7KW | Chiều cao tối đa tùy chỉnh | 55mm |
| Công suất làm việc | 3KW | Tốc độ tối đa của băng tải | 1200mm |
| Điện áp đầu vào | 220/380V | Kích thước đóng gói | 190*70*68CM |
| tổng trọng lượng | 150kg |
Bảo hành
Máy hoàn chỉnh có thời gian bảo hành 2 năm đối với NeoDen4, 1 năm đối với FP2636+IN6 kể từ thời điểm mua và hỗ trợ dịch vụ trọn đời cũng như cung cấp giá xuất xưởng lâu dài.
Chúng tôi cung cấp dịch vụ hỏi đáp trực tuyến và hỗ trợ xử lý sự cố cũng như tư vấn kỹ thuật.
Về chúng tôi
Nhà máy
Chứng nhận

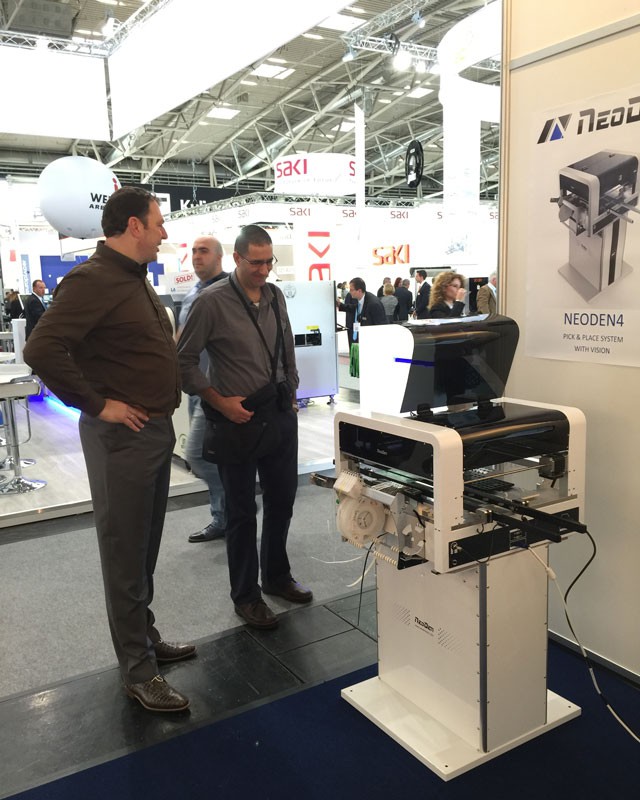

Triển lãm
